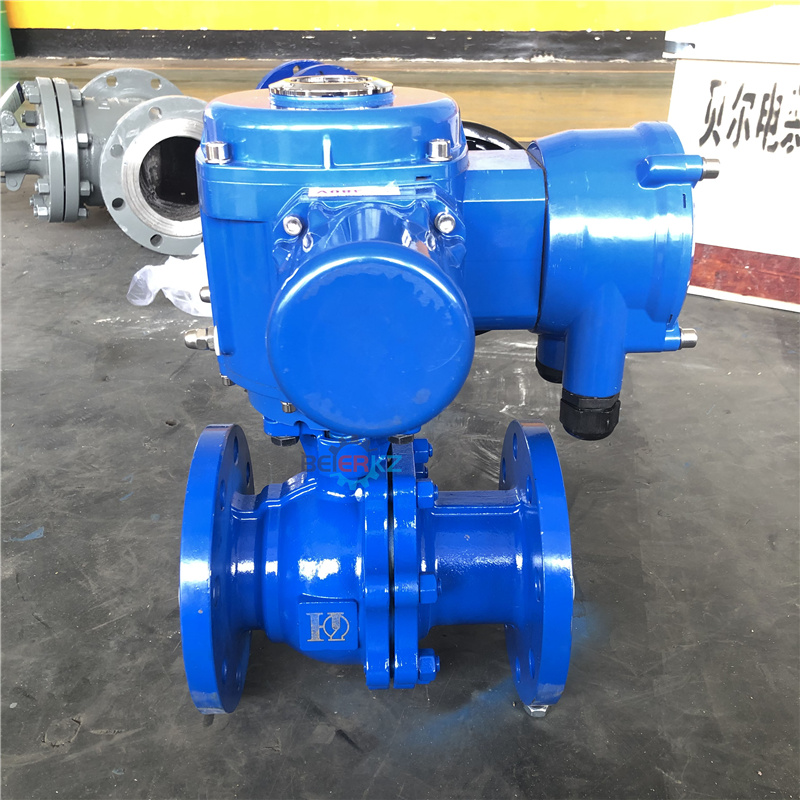

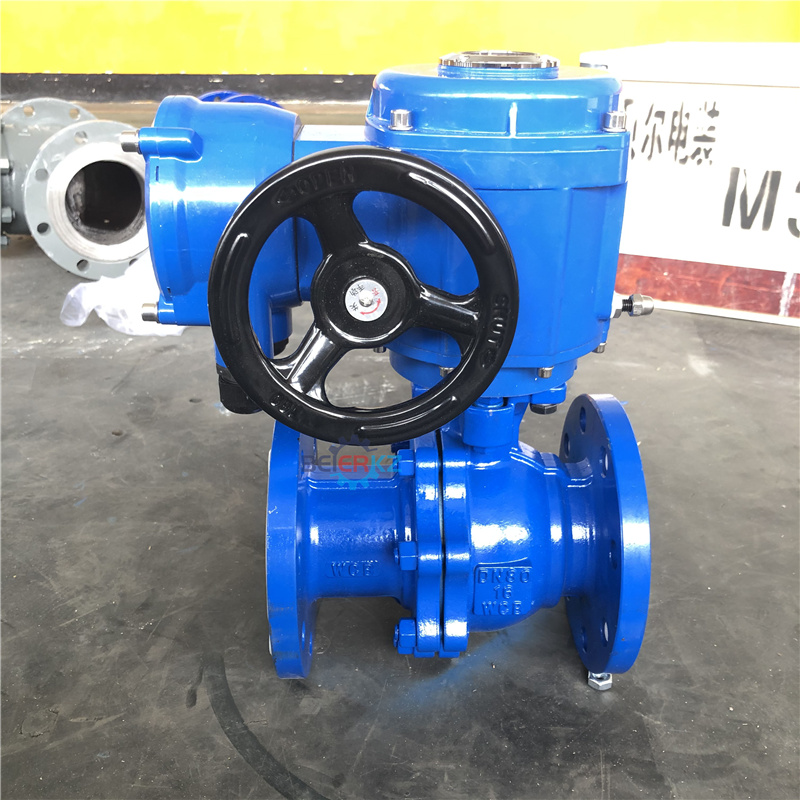

一、法蘭鑄鋼球閥普通開關型電動執行器概述

Q型閥門電動執行器適用于蝶閥，球閥，旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊，起動轉矩大，控制精度高，功能齊全，性能可靠，安裝調整簡便。Q型為一體結構（區別于疊加結構），它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控件，亦能在現場進行操作。

該產品廣泛應用于給排水，供熱，電站，化工，食品，紡織，造紙，制藥，船舶，鋼鐵，煤炭等工業部門。

按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

二、法蘭鑄鋼球閥普通開關型電動執行器型號表示方法

型號示例：

Q30-1表示戶外型，輸出轉矩300N.m（30Kgf.m）,輸出轉速1r/min.

QT120-0.75表示整體調節型，輸出轉矩1200N.m(120Kgf.m),輸出轉速0.75r/min.

QB500-0.5表示隔爆型，輸出轉矩5000N.m（500Kgf.m），輸出轉速0.5r/min.

 按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

三、法蘭鑄鋼球閥普通開關型電動執行器技術條件和性能參數

電源：電機為三相交流，380V（特殊訂貨660V，415V或220V），50HZ；

控制線電壓220V/50HZ；遠程控制電壓24VDC。

工作環境

環境濕度：-20~+60℃(特殊訂貨-60~+80℃)

相對濕度：≤90%（25℃時）

普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，

dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA，IIB級T1-T4組的爆炸性氣體混合物

防護等級：戶外型和防爆型為IP55（可訂制IP65）

工作制：為短時10分鐘
