一、不銹鋼閘閥ZBK60智能一體化礦用隔爆型電動裝置用途與分類

ZB礦用系列隔爆型多回轉閥門電動裝置，很簡單地與閥門裝配起來配套自動控制使用，適用于控制閥門的開啟.關閉.現場控制或遠程開關控制.調節控制.總線控制等，是閥門.風門集控和自動控制必不可少的驅動裝置。 該產品具有功能全面.控制系統先進.性能可靠.控制系統先進使用維護方便.體積小等優良特點，在煤礦.化工.石油石化.電力.鋼鐵.冶金.水處理.造紙等行業中得到廣泛好評和應用。可適用于閘閥.截止閥.節流閥.隔膜閥.水閘門或蝸輪蝶閥.蝸輪球閥.蝸輪風門等閥門配套使用。

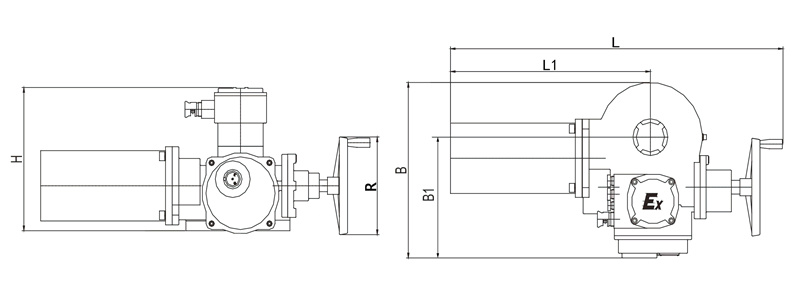

二、不銹鋼閘閥ZBK60智能一體化礦用隔爆型電動裝置外形尺寸：

三、不銹鋼閘閥ZBK60智能一體化礦用隔爆型電動裝置安裝與拆卸

1. 此電動裝置的安裝形式無原則要求（嚴禁倒立），但電機處于水平狀態，  電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式， 這樣有利于潤滑.調試.維護和手動操作；

2. 安裝時應保證維修檢查人員拆卸各部件所需的空間；

3. 安裝閥門連接的牙嵌軸向間隙不少于1~2mm；

4. 當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；

5. 當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行。

6. 安裝前應檢查銘牌的技術參數與安裝環境是否相符合。

7. 打開接線盒，擰開電纜引入裝置的螺母，將電纜線與接線盒中接線端子牢固相連接，蓋上接線盒并擰緊螺絲；

8. 打開接線盒，用扳手擰開電纜引入裝置的壓緊螺母，將電纜線與接線盒中接線端子牢固相連接，確認無誤后蓋上接線盒上蓋，并擰緊緊固螺絲端子接線應牢靠，應按圖13所示的方法，用彎頭夾住電線。接線 盒有4個引入裝置，1個引入電機動力電纜，三個引入控制電纜，使用的動力線電纜必須有地線，并與接線盤 上的接地端子相接。引入電纜直徑規格見表4。接好線后應裝好壓緊密封圈，密封圈的邵氏硬度應為45~55 度，損傷及老化的應及時更換。
