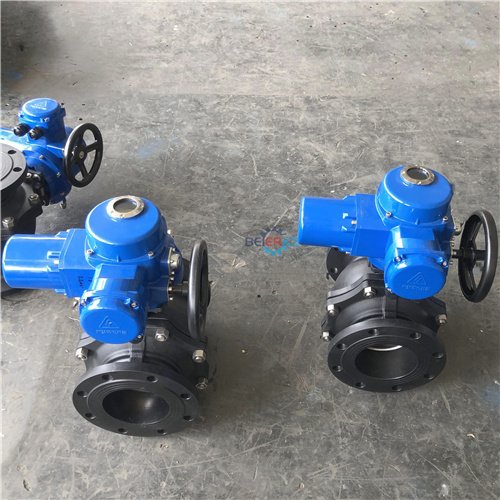

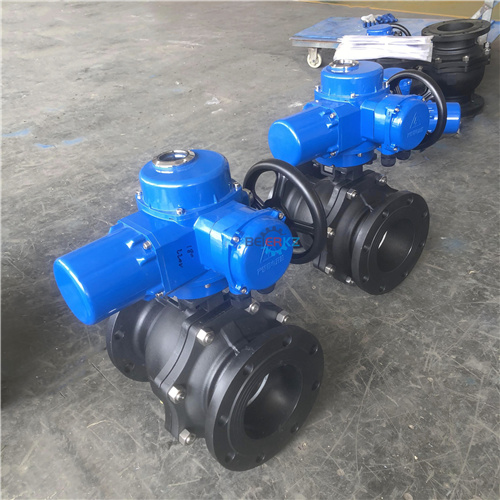

一、法蘭鑄鋼球閥用普通開關型閥門電動執行器概述

Q型閥門電動執行器適用于蝶閥，球閥，旋塞閥等部分回轉閥門和類似設備，該產品結構緊湊，起動轉矩大，控制精度高，功能齊全，性能可靠，安裝調整簡便。Q型為一體結構（區別于疊加結構），它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控件，亦能在現場進行操作。

該產品廣泛應用于給排水，供熱，電站，化工，食品，紡織，造紙，制藥，船舶，鋼鐵，煤炭等工業部門。

按使用環境分：Q為戶外型，QB為隔爆型，QZ為整體型，QT為整體調節型，QBZ為整體隔爆型，QBT為調節隔爆型。轉矩范圍：50N.m—5000N.m。

二、法蘭鑄鋼球閥用普通開關型閥門電動執行器工作環境和主要技術參數

電源：  常規，三相380V（50Hz）

           特殊，三相660V、415V（50HZ、60HZ）；

             單相220V、110V（50HZ、60HZ）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）

相對濕度：≤95%（25℃時）。

防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所

防護等級：IP55（特殊訂貨IP65、IP67）

工作制：短時10分鐘（特殊訂貨30分鐘）

三、法蘭鑄鋼球閥用普通開關型閥門電動執行器一般由下列部分組成

1、電動機，特點是過載能力強﹑起動轉矩大﹑轉動慣量小，短時﹑斷續工作。

2、減速機構，用以減低電動機的輸出轉速。

3、行程控制機構，用以調節和準確控制閥門的啟閉位置。

4、轉矩限制機構，用以調節轉矩(或推力)并使之不超過預定值。

5、手動﹑電動切換機構，進行手動或電動操作的聯鎖機構。

6、開度指示器，用以顯示閥門在啟閉過程中所處的位置。
